城市供水、水源地井群远动控制及仪表自动化系统

城市供水、水源地井群远动控制及仪表自动化系统

作者:公司通讯员

浏览量:18次

2020-11-02 14:22

系统概述

水源地自动化监控系统是专为城市、大中型工矿、火力发电厂、电力提灌等供水工程开发的新产品。本系统可以实现地下水、地表水等水源地的遥控取水自动化,变电站与泵站的综合自动化,多级泵站联锁,净化站监控,用水需求与取水的优化调度及管网监控等四遥自动化。

系统构成

· 现场I/O层——由现场仪表、动力控制柜等组成

· 控制层——由PLC控制站及程控柜、有线、无线调制解调器,无线电台、天线、GPRS/CDMA模块等组成

· 监控层——由CRT或LCD操作员站、工程师站组成

系统特点

  • 调度端为开放式以太网。前台机与各子站通信,后台机数据处理,生成历史数据库,供报表打印、曲线显示等
  • Windows下OOP组态软件,多煤体语音报警。取水、供水多种优化调度方案可选,适用于不同场合
  • 通信介质可以是电话线,专用线、电力载波、无线(短波、微波)、GPRS/CDMA,形式是星形、总线型混合等
  • 两种测控终端:大型变电所/泵站用PLC组成综合自动化装置,实现测量、控制、工艺联锁、备用自投、开入信号等。小型终端为集动力配电和三遥终端为一体的单井、双井三遥动力装置

主要功能

  • 实现城市自来水管网调度自动化
  • 根据压力、流量的优化调度,实现恒压供水
  • 泵站综合自动化,泵启停与阀门、压力联锁,备用自投
  • 地表水取水泵站综合自动化
  • 深井泵三遥与动力一体化
  • 多级泵站串级调速
  • 净化站水处理监控
  • 画面显示、报表打印

应用情况

已在邹县发电厂水源地(21口井,一个湖心泵站,一个净化站,一个35KV变电所/升压泵站)、贵州瓮福清水江水源地(五级泵站)、渭河电厂、青海互助县自来水厂、天水市自来水公司、定西自来水公司、汉中大河坎自来水厂、平凉电厂水源地、甘谷电厂水源地等地投运十余套。

典型配置

数传电台方式系统

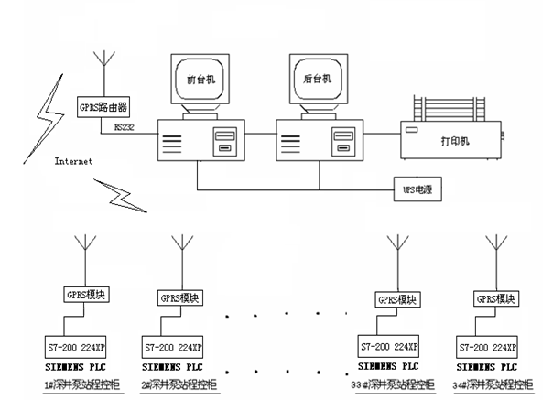

GPRS模块方式系统
