系统概述

水电站工程计算机监控系统是我公司在已研制成功的计算机监控系统的基础上总结经验，自主开发研制通讯规约转换装置，微机继电保护装置，组建PLC双机热备、双网冗余、双服务器，光纤以太网等为核心的程控系统。

系统构成

l主机/操作员工作站，主机采用双机，互为热备，切换无扰动。

l通信工作站完成与站内其他系统的通讯，并预留与地调、梯调的通信接口。

l不间断电源

l全厂控制层和现地单元控制层之间采用以太网进行连接。现地控制级于部分现地设备之间采用RS-485进行连接。

l  LCU站，分机组LCU、开关站LCU，公用设备LCU，实现对生产对象的监控。

系统特点

1、按无人值班少人值守、四遥站设计，采用综合自动化系统实现全站的控制、保护、测量、远动等功能。

2、所有装置按工业级标准设计，采用全密封防振机箱结构，防尘、防潮、防有害气体，能够在恶劣环境下长期工作。

3、系统采用经过国家级单位鉴定、成熟、稳定、先进的全分布、开放式结构设计，按间隔划分、单元化设计、分布式处理，系统具有高可靠性和可扩展性。

4、系统以微机保护、测控装置、远动通讯装置、现地管理等为硬件核心，以综合自动化的组态软件为软件核心，集中水电站的所有功能，应用自动控制技术、计算机数字信号处理技术和数字化信息通信技术，将水电站相互关联的各部分连接为一个有机的整体，完成水电站继电保护、安全监视、开关操作、生产过程控制数据存储和处理等全部功能。

5、所有的插件之间，插件与现场电气接点之间均进行完全的电气隔离，避免相互干扰，保证每个单元故障不影响系统的正常运行。能带电插拔插件，提高系统的可靠性和可用率，而不会降低设备性能或缩短设备寿命。

6、全部四遥量送至调度中心，站内通讯采用大容量通讯网，通讯规约采用部颁CDT、POLLING、SCl801、N4F、IEC870、101、102、103等规约。

7、系统可与直流电源系统、智能计量系统和其它智能系统通信。

8、站内预留与消防报警和防盗系统等智能装置的接口。

9、实时性好，抗干扰能力强；人机接口能力强，操作简单、方便，全汉化界面。

系统功能

• 数据采集及处理功能
• 安全运行监视功能及事件报警
• 事故追忆
• 控制和操作功能
• 自动发电控制（AGC）、自动电压控制（AGC）和经济运行功能
• 定值、报表的生成与打印功能
• 设备运行统计记录及生产管理功能
• 远动通讯功能
• 画面显示功能
• 人机接口
• 时钟同步
• 软件开发及维护功能
• 系统自诊断与自恢复功能
• 双机冗余容错功能
• 其它辅助功能

适用范围及应用情况

本系统适用于各种坝式，引水式，河床式，中小型水电站的自动化计算机监控系统和原有手动操作系统的升级改造。

本系统已在吉林省白河水电站、甘肃张掖民乐瓦房城水电站、青海乐都县大侠水电站等投入运行。

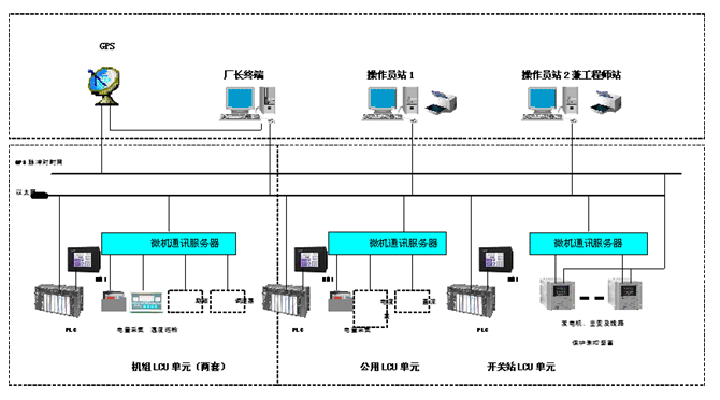

典型配置
