系统概述

变电站综合自动化系统是专门为我国变电站成套设计的新一代综合自动化微机系统。它融合了计算机技术、网络技术、自动控制技术、继电保护等技术，是集保护、测量、控制、信号、通信、调度等功能为一体的变电站综合自动化系统。

系统构成：
   监控系统对分布在各处的变电站通信机房的动力设备及机房进行全面监控和管理，系统采用二级结构，即“监控中心(SC)—监控单元(SU)”，每个变电站通信机房设置个监控单元站点。
    监控单元(SU)负责对各站点机房内各动力设备、机房环境进行数据采集，采集的监控数据送到监控中心(SC)，在监控中心(SC)实现对本辖区通信机房内动力环境集中监控、集中管理、集中维护的目的。
    监控中心(SC)与监控单元(SU)之间采用完整2M进行数据传输。

系统特点：

 ●系统组成方便灵活、简单完备的四遥功能

 ●数据通信可靠，抗干扰能力强

 ●系统维护方便、可靠性高、人机界面友好，操作方便

系统主要功能：

 ●各电气设备及线路的保护功能

 ●各电气设备及线路的实时四遥功能

 ●事故、故障的多媒体语音报警

 ●各种主接线图、曲线、棒图及自诊断工况等画面显示

 ●各种报表打印

 ●电量管理

 ●操作票专家系统与防误操作系统

 ●变电站MIS系统

适用范围及应用情况

    本系统适用于6—330KV各电压等级变电站、火电厂网控、水电厂微机监控等，特别适用于大容量工矿变电站及超高压变电站。

本系统已在陕西沣河330KV变电所、甘肃拢西330KV变电所、秦安330KV变电所、贵州瓮福110KV变电所、福建三明钢厂35KV三总降、山东邹县发电厂两城35KV变电所、陕西汉中水厂高压变电所、新疆八一棉纺厂变电所、新疆恰甫其海变电所、吉林白河林业局水电站投入运行。

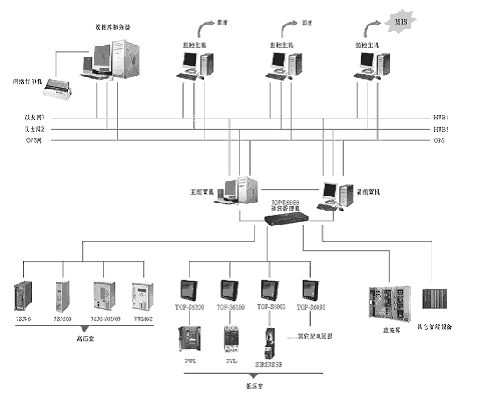

典型配置
